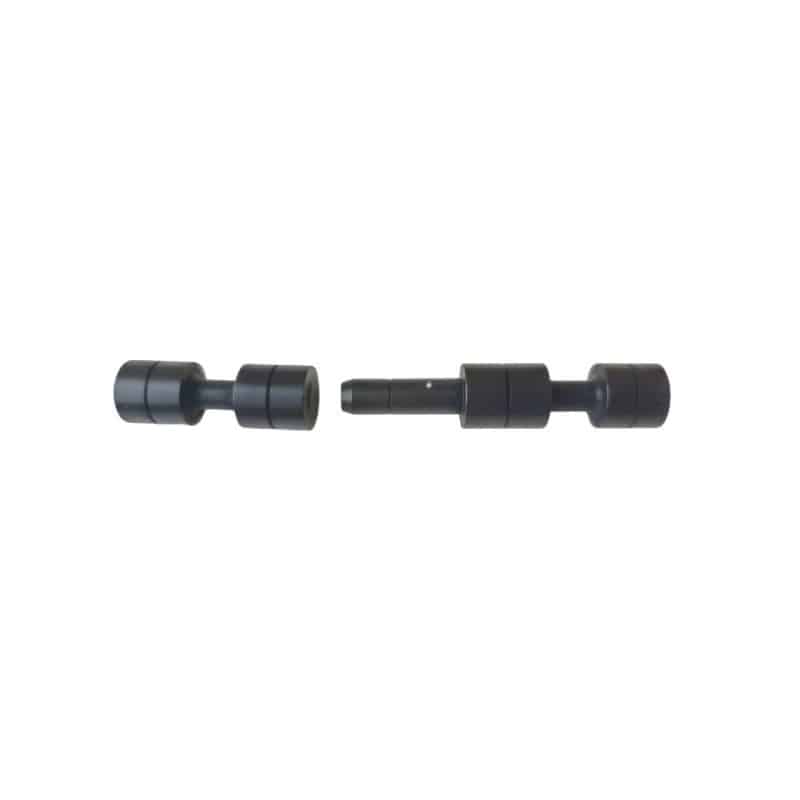

Zawór zmiany biegów E ZF 6HP19/21/26/28/32/34 +0,015MM

Zawór zmiany biegów E przeznaczony do sterownika hydraulicznego skrzyń biegów ZF 6HP19, 6HP21, 6HP26, 6HP28, 6HP32 oraz 6HP34. Element sterowany jest elektromagnesem MV2 i kieruje ciśnienie oleju do obwodów sprzęgieł napędowych A, B oraz E.

Uwaga: zawór ma rozmiar +0,015 mm. Przed montażem należy wypolerować kanał w korpusie zaworowym. Zawór jest przeznaczony do wersji sterownika E-Shift z płytą separującą 053.

Zużycie zaworu zmiany biegów E lub kanału w sterowniku hydraulicznym może powodować utratę ciśnienia pochodzącego z solenoidu MV2, spadek ciśnienia kierowanego do zaworów sterujących sprzęgłami, problemy ze zmianą biegów, poślizg sprzęgieł oraz uszkodzenie pakietów sprzęgłowych. Przed montażem należy porównać wykonanie zaworu, typ skrzyni, wersję sterownika hydraulicznego, płytę separującą oraz rozmiar zaworu.

Dane techniczne

• Typ produktu: zawór zmiany biegów E
• Typ zaworu: +0,015 mm
• Średnica: 10,495 mm
• Płyta separująca: 053
• Wersja sterownika: E-Shift
• Kompletacja: tylko zawór
• Zastosowanie: sterownik hydrauliczny skrzyni biegów
• Stan: nowy

Informacje montażowe

• Dopasowanie kanału: przed montażem należy wypolerować kanał w korpusie zaworowym.
• Wersja sterownika: zawór przeznaczony do wersji E-Shift.
• Płyta separująca: stosować ze sterownikiem z płytą separującą 053.
• Montaż: zalecany w wyspecjalizowanym serwisie automatycznych skrzyń biegów.

Przed zakupem zalecana jest weryfikacja dopasowania po typie skrzyni ZF 6HP19 / 6HP21 / 6HP26 / 6HP28 / 6HP32 / 6HP34, wersji sterownika E-Shift, płycie separującej 053, wykonaniu zaworu, rozmiarze zaworu oraz porównanie elementu z częścią wymontowaną ze skrzyni.

Przeznaczenie

• Typ skrzyni: 6HP19 / 6HP21 / 6HP26 / 6HP28 / 6HP32 / 6HP34
• Producent skrzyni: ZF
• Rodzaj skrzyni: hydrokinetyczna
• Liczba biegów: 6
• Wersja: E-Shift
• Generacja: 6HP19 / 6HP26 / 6HP32 – GEN.1; 6HP21 / 6HP28 / 6HP34 – GEN.2
